Gascirkulation kylda rotpumpar

Gascirkulation kylda rötter Vakuumpumpar

Produktöversikt
Gascirkulationskylda rotpumpar är hög-effektiva, positiva-deplacementvakuumförstärkare utformade för att öka pumphastigheten och gasgenomströmningen i tunga industriella vakuumsystem.
Avancerad termisk hantering
Kylning av intern gascirkulation omdirigerar kyld processgas in i kompressionskammaren. Denna kontinuerliga termiska kontroll förhindrar lokal överhettning, vilket möjliggör tillförlitlig drift under höga differenstryck och tunga gasbelastningar.

Typiska applikationer & fälterfarenhet
Vakuumsystem måste väljas baserat på total driftdynamik snarare än enbart nominell förskjutning. Faktorer inklusive arbetstryck, kemikaliebelastning, differentialtryck och målevakueringstid styr den exakta konfigurationen.
Vakuummetallurgi och värmebehandling: Avgasning, vakuumsintring och lödning i industriella ugnar med stor-volym (t.ex. i drift på 50 m3 vakuumvärmebehandlingslinjer i Europa).
Kemisk och farmaceutisk bearbetning: Återvinning av lösningsmedel, vakuumdestillation och torkning under krävande ångor.
Vakuumbeläggning och elektronik: Hög-genomströmning för grovbearbetning och förstärkning för inline-arkitektoniskt glas, PVD och halvledarstödsystem.
Transformator och elektrisk torkning: Djup evakuering av stora isoleringsoljetankar och transformatorhus med stor-kapacitet.
Centraliserade vakuumsystem och OEM-utrustning: Modulär installation i automatiserad tillverkning och flerstegspumpstationer.

Add to Inquiry

Gascirkulation Kylning Rötter Fläktenhet

En rotfläktenhet för kylning av gascirkulation är ett tungt-industripaket byggt kring en rotförskjutningsfläkt. Designad för kontinuerlig gascirkulation, överföring eller recirkulation, håller den

Add to Inquiry

Heavy Duty gaskyld Roots Booster Pump

Den kraftiga gaskylda rootsboosterpumpen är en positiv-deplacementvakuumbooster designad för att utöka pumpkapaciteten och påskynda evakueringshastigheten i industriella vakuumsystem. Boostern är

Add to Inquiry

Gascirkulation Kyld Torrrötter Vakuumpump

Två motroterande-, exakt synkroniserade rotorer för gas genom pumpkammaren utan direkt kontakt mellan rotorytor eller husväggar. Genom att hålla smörjoljor helt isolerade i växel- och lagerhusen

Add to Inquiry

Högtrycksdifferentialgascirkulationspump

Kraftig-gascirkulation Roots-pumpar konstruerade för krävande vakuumförstärkning och processgascirkulation. Utforska kritiska urvalskriterier, tillverknings-QC-standarder och anpassade

Add to Inquiry

Atmosfärisk urladdning gaskyld rotpump

Atmospheric Discharge Gas Cooled Roots Pump är en kraftig-vakuumpump med positiv deplacement konstruerad för industriella vakuumsystem som kräver hög gasgenomströmning och kontinuerlig drift under

Add to Inquiry

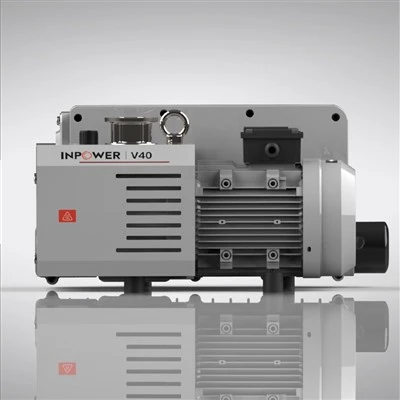

Luftkyld gascirkulationsrötter Vakuumpump

Pumpen använder en precisionsprofil med dubbel-lobsrotor för att överföra gas genom pumpkammaren utan kontakt från rotor-till-rotor. Dess luft-kylda strukturella design leder bort värme direkt via

Nyckelfunktioner och tekniska fördelar

Kontrollerad termisk expansion

Intern gasinjektion hanterar temperaturhöjningen vid rotorspetsarna, vilket möjliggör kontinuerlig drift över ett bredare tryckband utan risker för mekaniska fastsättningar.

Hög volymetrisk effektivitet

Precisionsrotorprofiler ger hög deplacement per varv, förkortar kammarpumpens-stopptider och maximerar evakueringshastigheten jämfört med enstegsstödpumpar.

Förlängt differentialtryckskuvert

Dämpande kompressionsvärme tillåter högre tillåtna tryckskillnader över inlopps- och utloppsportar under kontinuerlig drift.

Svåra pliktkonstruktioner

Finns i segjärn, hög-nickellegeringar eller belagda inre delar (t.ex. PTFE, Nickel-pläterad) i kombination med mekaniska tätningar eller magnetiska kopplingar för läckage-tät inneslutning.

Förhållanden som kräver teknisk utvärdering

Frätande eller reaktiva ångor

Klor, syror eller flyktiga organiska föreningar (VOC).

Höga partikelbelastningar

Damm, avlagringar eller slipande pulver (kräver inloppsfiltrering och utslags-krukor).

Kondenserbara gasbelastningar

Ångor som är benägna att ändra vätskefas i kompressionsfickan.

Explosiva miljöer

ATEX Zon 1/2 eller Klass I, Div 1/2 farliga platser som kräver gnistsäkra material och explosionssäkra-motorer.

Tillverkningsprecision och kvalitetskontroll

5-axlig CNC-rotorprofilering:Rotorerna är bearbetade med snäva toleranser för att optimera volymetrisk effektivitet och minska intern glidning.

Rotor-till-Inspektion av röjning av hus:Kritiska luckor verifieras med 3D Coordinate Measuring Machines (CMM) och sensormätare för att förhindra termisk kontakt med bibehållen lågt sluttryck.

Dynamisk rotorbalansering:Rotorerna är dynamiskt balanserade enligt ISO 1940 Grade G2.5-standarder för att minska vibrationer och förlänga lagrets livslängd.

Precision Timing Gears:Jordade,-värmebehandlade kugghjul bibehåller exakt rotorsynkronisering och tyst kraftöverföring.

High Pressure Differential Gas Circulation Roots Pump

Testning, kvalitetssäkring och dokumentation

Nej-Lastkörningstest

Minst 2-timmars övervakning av temperaturökning, strömförbrukning och mekanisk stabilitet.

Vibrations- och brusspektrumanalys

Verifierad mot ISO 10816-standarder.

Ultimat vakuumverifiering

Prestanda validerad mot specificerade stödpumpkonfigurationer.

Dokumentationspaket tillhandahålls

Factory Acceptance Test (FAT) rapport
Vakuumprestanda och strömförbrukningskurvor
Dimensionella GA-ritningar (CAD / 3D STEP-filer tillgängliga)
ISO 9001, CE och materialtestcertifikat (EN 10204 3.1)
Omfattande installations-, drift- och underhållsmanual (IOM).

Tekniska specifikationer & modellmatris

Kärnspecifikationer

Parameter	Specifikationsdetaljer
Pumpprincip	Synkroniserad dubbel-rotor positiv deplacement vakuumförstärkare
Kylningsmetod	Gascirkulationsvärmeväxlare med sluten/öppen-slinga
Det ultimata totaltrycket	Upp till 10^-3 mbar (systemberoende)
Axeltätning	Dubbla mekaniska tätningar / Läpptätningar med oljespolning / Magnetisk drivning
Motoralternativ	Standard IE3/IE4 högeffektiva-motorer, ATEX-certifierade, 380V - 690V, 50/60Hz

Modell Performance Matrix

Modell	Nominell pumphastighet (m3/h)	Max tillåtet Delta P (mbar)	Motoreffekt (kW)	Flänsstorlek (inlopp/utlopp)	Rotationshastighet (RPM)	Ljudnivå dB(A)	Vikt (kg)
ZJP-150	150	80	3.0	DN80 / DN80	2900	< 72	185
ZJP-300	300	70	5.5	DN100 / DN100	2900	< 75	290
ZJP-600	600	60	11.0	DN150 / DN100	2900	< 78	480
ZJP-1200	1200	50	18.5	DN200 / DN150	2900	< 80	850
ZJP-2400	2400	45	30.0	DN250 / DN200	2900	< 82	1420

Livscykelsupport, underhåll och total ägandekostnad (TCO)

Förlängda underhållsintervaller

Första oljebyte krävs vid 3 000 drifttimmar; större serviceintervall beräknade till 20,000+ drifttimmar under rena processförhållanden.

Global reservdelstillgänglighet

För-förpackade tätningssatser, lager och kugghjul finns i lager för snabb leverans.

Teknisk och-fältsupport på plats

Fjärrdiagnostiksupport, idrifttagningsövervakning och fabriksrenoveringstjänster tillgängliga över hela världen.

RFQ-checklista för inköps- och systemingenjörer

För att få ett skräddarsytt tekniskt förslag och offert inom 24 timmar, ange följande processparameterdetaljer:
Mål systemdriftstryck (mbar/Pa) och pump-avstängningstid.
Vakuumkammarens volym (m3) och gaslastflöde (kg/h eller mbar L/s).
Processgassammansättning, ångkoncentration och gasinloppstemperatur.
Befintliga stödpumpdetaljer (märke, modell, hastighet) vid uppgradering eller eftermontering.
Elektriska förhållanden på plats (spänning, frekvens, kapslingsklasser/ATEX-krav).

FAQ

F: Vilken är den största fördelen med gascirkulationskylning jämfört med luftkylda Roots-pumpar?

S: Gascirkulationskylning tar bort värme direkt från kompressionskammaren via kyld processgas. Detta möjliggör kontinuerlig drift under högre tryckskillnader utan att riskera termisk expansion eller att rotorn fastnar.

F: Varför krävs en stödpump för en Roots vakuumpump?

S: En Roots-pump är utformad som ett boostersteg snarare än en högtryckspump. Den förlitar sig på en stödpump för att släppa ut gas till atmosfärstryck och hålla avgasskillnaden inom tillåtna gränser.

F: Hur dimensionerar jag en Roots-pump korrekt för mitt vakuumsystem?

S: Enbart matchande nominell förskjutning är otillräcklig. Valet kräver utvärdering av arbetstryck, kammarvolym, målevakueringstid, gasmediesammansättning och kompatibilitet med stödpumpens prestandakurva.

F: Kan gascirkulationskylda Roots-pumpar hantera frätande eller farliga gaser?

A: Ja. Pumpar kan anpassas med kemisk-beständig ytbeläggning (som nickel- eller PTFE-plätering), specialiserade mekaniska tätningar eller magnetiska drivningar och explosionssäkra-motorer som är certifierade för ATEX-miljöer.

F: Vilken dokumentation tillhandahålls för industriella upphandlingsprojekt?

S: Varje enhet inkluderar en komplett teknisk dokumentation som innehåller FAT-rapporter (Factory Acceptance Test), prestanda- och effektkurvor, 2D/3D CAD-måttritningar, ISO/CE-certifikat och detaljerade bruksanvisningar.
