Roots vakuumpump

Roots-pumpar är torra vakuumpumpar som används i låg-, medium-, hög- och ultrahögvakuumsystem för att producera "torra" förhållanden.

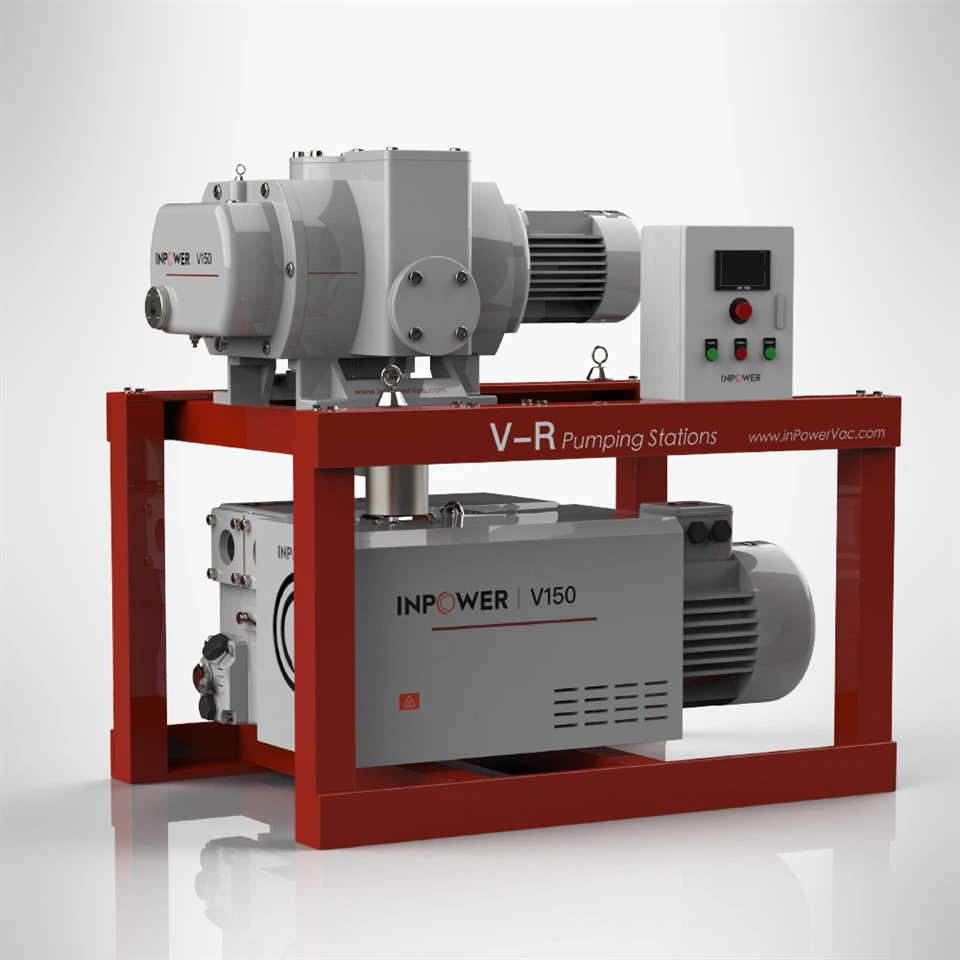

Den enkla (enstegs) rotpumpen används oftast som en boosterpump för användning i kombination med flera typer av frampumpar (såsom roterande skovelpumpar, skruv- och vätskeringpumpar) för att förbättra (eller "höja") sluttrycket och pumphastigheter. När flerstegs rotpumpar används krävs ingen förpump och de kan arbeta från atmosfärstryck. En flerstegs rotpump kan bestå av upp till åtta steg och använda flera uppsättningar rotorer (på en delad axel). Rootspumpar är lämpliga där en torr och ren atmosfär är viktig eller, mer troligt, väsentlig.

En Roots vakuumpump är en roterande deplacementpump med två symmetriskt formade pumphjul som roterar förbi varandra i omedelbar närhet inuti pumphuset. Ett kugghjul synkroniserar de två rotorerna, som har ett tvärsnitt som liknar det i figur åtta.

Endast några tiondels millimeter skiljer rotorerna från höljesväggen, liksom mellan själva rotorerna. Som ett resultat kan Roots-pumpar köras med höga hastigheter utan att orsaka mekanisk skada. Roots-pumpar, till skillnad från roterande skovel- och torrpumpar, är inte oljetäta, därför begränsar internt läckage av torra kompressionspumpar kompressionsförhållandena till 10–100. Internt läckage i Roots-pumpar, och andra torra komprimerade pumpar för den delen, orsakas i första hand av arbetsprincipen, som tilldelar pumpkammarens intags- och kompressionssidor specificerade ytareor.

Dessa ytområden (rotorer och hölje) laddas med gas (flödesseparering) under kompressionsprocessen, och denna gas stöts ut under sugfasen. Spelet mellan de två rotorerna, såväl som mellan rotorerna och höljesväggen, bestämmer tjockleken på det rörliga gasskiktet. Det är inte möjligt att basera sitt beslut på det kalla tillståndet på grund av Roots-pumpens ganska komplicerade termiska förhållanden.

Rootspumpens struktur visas som Fig. I pumphåligheten finns två rotorer i "8"-form, som är monterade i ett par parallella axlar; de gör synkrona roterande rörelser motsatta varandra drivna av ett par kugghjul vid utväxlingsförhållandet 1. Det finns några luckor mellan rotorn och rotorn och pumphusets vägg, och kan uppnå höghastighetsdrift. Eftersom Roots-pumpen är en slags vakuumpump, är kompressionsförhållandet vanligtvis mycket lågt, så högvakuumpumpen behöver stödja pumpen. Roots-pumpens vakuumavgasning beror på själva pumpens struktur och tillverkningsprecision, men beror också på stödpumpens ultimata vakuum. För att förbättra pumpens ultimata vakuum kan Roots-pumparna användas i serie.

Liknande Roots pumps arbetsprincip och Roots fläktar. På grund av att rotorn fortsätter att rotera, pumpade gas från sugsugningen till utrymmet V{{0}} mellan rotorn och pumpskalet, och sedan släpps ut genom avgasporten. Det postinspiratoriska V0-utrymmet är helt stängt, så gasen vid pumphålet ingen kompression och expansion. Men när rotorn vrider sig vid den övre kanten av avgasporten, är V0-utrymmet kopplat till avgassidan, på grund av det högre avgastrycksidan, spolas lite gas tillbaka till V0-utrymmet till gastrycket ökade plötsligt . När rotorn fortsätter att rotera släpps gasen ut från pumpen utanför.

Även från pumpen, i samband med pumpinloppet till under Roots pumprotorn från {{0}} grader till 180 graders pumpprocess. Vid 0 graders läge, vänster rotorn från V0 är förseglad volym gas. När man vänder sig till figur B kommuniceras kammaren och avgasporten. På grund av att trycket på avgassidan är högre, vilket gör att en del av gasen sköljs över. När den överförs till 90 graders läge, släpps en vänster rotor innesluten gas tillbaka spolgas ut till utsidan. Vid denna tidpunkt är den högra rotorpumpens inlopp V0 förseglad volym av gas.

● Kontrollera alltid att oljenivån ska justeras för att överensstämma med kraven på bristande efterlevnad när pumpen körs till rötterna, oljenivån för att markera mitten av oljan råder.

● Tömningsintervall enligt de faktiska användningsförhållandena och förmågan att uppfylla prestandakrav etc. beaktas efter användarens gottfinnande. De flesta av den nya Roots vakuumpump, pumpar gas när utöver ett rent, torrt, oljebyte rekommenderas en gång på cirka 100 timmars arbete. Tills oljan efter att du inte ser en svart metallpulver kan senare förlängas dräneringsintervall.

● Kontrollera alltid oljan, upptäckt av oljeförsämring bör ersättas med ny olja, för att säkerställa att Roots-pumpen fungerar korrekt.

● I allmänhet bör Roots-pumpen efter 2000 timmars arbete utföras underhåll, inspektion Jue gummitätningar graden av åldring, kontrollera att avgasventilbiten spricker, rengör avlagringar på ventilen och avgasventilsätet smuts. Rengöring av hela Roots-pumpkammarens delar, såsom rotorn, vridvingen, fjädrar och annan allmän rengöring med bensin och torkning. efter gummidelar kan rengöras med en torr trasa. rengöring montering bör försiktigt oavsiktligt vidrör skador.

● Bär kroppen för att förena lagersmörjoljan, observera att oljenivån ska vara föremål för oljans mittlinje, smörjolja ska bytas ut eller kompletteras.

● Kontrollera Roots-pumpens slang och koppling utan att lossa. Rotera Roots-pumpen, ta en titt på vacuum roots-fläkten är flexibel.

● Bör återmonteras efter testkörningen, är vanligtvis skyldiga att tömma i två timmar och det andra oljebytet, eftersom rengöring av Roots-pumpen skulle ha en viss mängd flyktigt material, för att fungera normalt, och sedan sättas igång.
